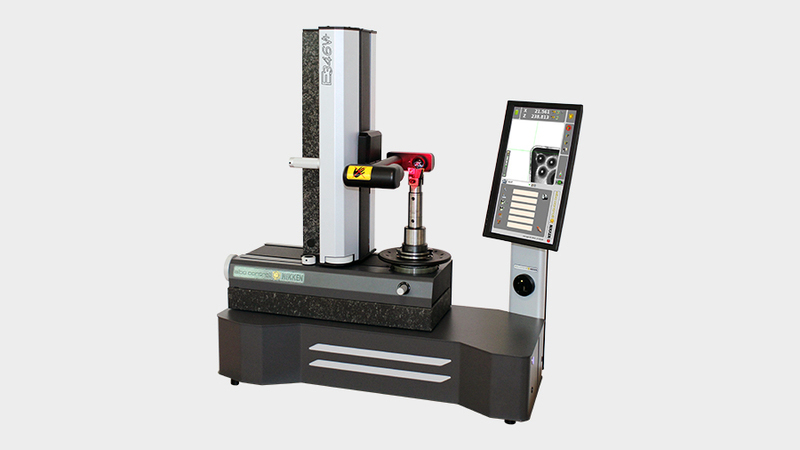

Preset E346 +

Il nuovo preset E346 + è l'evoluzione del preset E346. Progettato per essere montato su banco (base opzionale disponibile), E346+ è dotato di una struttura in acciaio elettrosaldato detensionato insieme all'esclusiva colonna e base in granito naturale per garantire e mantenere la massima precisione.

Tutti i portamandrini sono completamente intercambiabili (ISO, HSK, VDI, BT, ecc.): senza l'utilizzo di adattatori, si riduce drasticamente l'errore di accoppiamento, rendendo la misura più precisa.

E346 + è dotato di un nuovo e innovativo sistema di misurazione automatica che consente all'operatore di acquisire e congelare i valori massimi di raggio / diametro e lunghezza misurati di tutti i taglienti semplicemente ruotando l'utensile di 360 gradi. Il software è gestito da un monitor 15" touch screen montato verticalmente per una migliore visualizzazione. Icone semplici e menu guidati graficamente consentono all'operatore di gestire in modo rapido e intuitivo tutte le modalità di misurazione e ispezione degli utensili. Inoltre, sono disponibili una gamma di funzionalità ausiliarie come la creazione di origini macchina e liste utensili.

Il preset dispone di diverse porte USB e un'uscita per il cavo di rete, consentendo il trasferimento degli offset elaborati dal sistema di gestione degli utensili, tramite rete o anche chiavetta USB, al controllo numerico delle singole macchine utensili (a seconda sia della rete che della capacità del controller CNC).

CARATTERISTICHE TECNICHE

Campo di misura: diametro max 360 mm (raggio 180 mm); altezza max 460 mm.

Equipaggiamento meccanico, elettronico e ottico standard:

• Base e colonna in granito naturale per garantire la massima precisione.
• Trasduttori lineari in vetro ottico ELBO CONTROLLI NIKKEN tipo AS 371 certificate HP laser.
• Risoluzione assi: X = 1 μm, Z = 1 μm.
• Struttura macchina in acciaio elettrosaldato detensionato.
• Portamandrino rotante intercambiabile ISO/BT/HSK/VDI … etc. (da specificare) massimo errore run-out < 2 µm.
• Guide lineari: 2 guide asse X; 1 guida asse Z.
• Pattini (3) a doppio ricircolo di sfere lubrificati a vita.
• Freno meccanico della rotazione del portamandrino.
• Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili.

Interfaccia Operatore macchina attraverso:

• Monitor verticale Touch Screen TFT 15” colori 16:9.
• Intel Celeron Serie N 4 Core.
• Sistema operativo UBUNTU LINUX.
• Memorizzazione dati su disco allo stato solido SSD.

Software standard:

• Interfaccia operatore-macchina semplice e intuitiva grazie a tutte le funzioni presenti in un’unica schermata.
• Facilità d’uso grazie al touchscreen integrato.
• Gestione origini macchine CNC e adattatori.
• Creazione liste utensili e/o singolo utensile.
• Cambio assegnazione origine macchina CNC automatico.
• Set utensili e generatore universale Post Processor.
• Report di stampa liste utensili.
• Gestione misure teoriche e tolleranze.
• Protezione antipolvere nel periodo di inutilizzo.

Ingombri: L = 950 mm, H = 972 mm, P = 430 mm. Peso netto: 90 kg.
