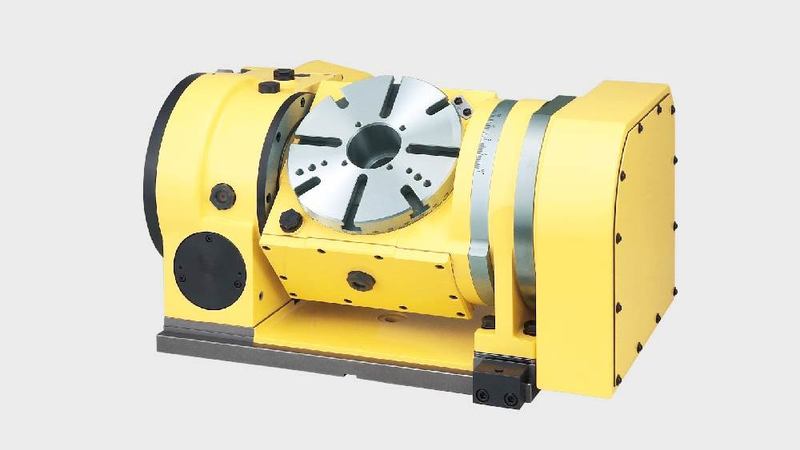

Nonostante le sue dimensioni, la 5AX-201 offre un'elevata precisione, un'elevata rigidità e una durata senza pari, caratteristiche che rendono questa tavola la soluzione compatta ideale.

Con il bloccaggio pneumatico, questa tavola rotante viene fornita con vari accessori che forniscono un'elevata precisione con il massimo gioco, a un prezzo accessibile. Come opzione è possibile collegare un giunto rotante a 4 porte di tipo incorporato. Come tutti i prodotti NIKKEN, la 5AX-201 è progettata per una facile manutenzione e longevità.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

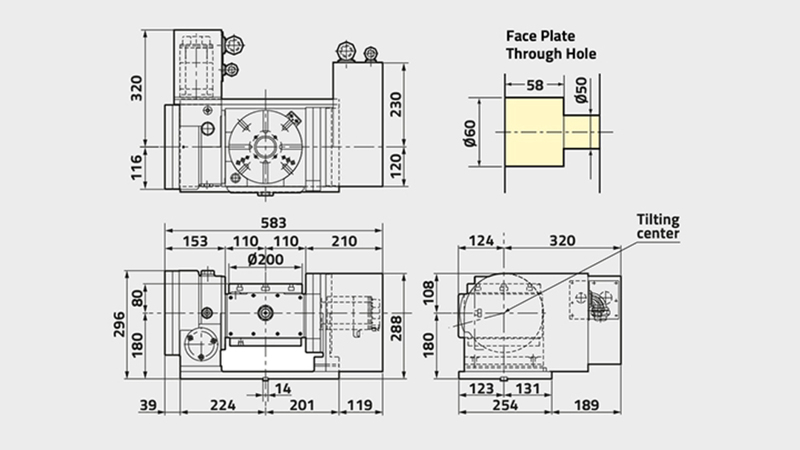

	5AX-201
Diametro piastra frontale [Ømm]	200
Gamma / tipo di tabella	Compatto
Diametro del foro mandrino [Ømm H7]	60
Numero di mandrini x passo [mm]	1
Altezza centrale (90 °) [mm]	180
Altezza tavola in posizione orizzontale (0 °) [mm]	260
Larghezza della scanalatura a T [mm]	12
ASSE	Rotante	Ribaltamento (0°-105°)
Sistema di bloccaggio	Aria / Idraulica	Aria / Idraulica
Coppia di serraggio [Nm]	303/588	303/612
Inerzia tavola all'albero motore [Kg m2 x 103]	0.11	0.16
Servomotore [min1]	αiF2·2000	αiS4·2000
Min. Incremento [gradi]	0.001	0.001
Velocità di rotazione [min1]	22.2	16.6
Rapporto di riduzione totale	1/90	1/120
Precisione dell'indicizzazione [sec]	20	60
Precisione di indicizzazione Ultra precisione [sec]	-	-
Peso netto [Kg]	160
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg]	60
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg]	40
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N]	9800
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N]	F4900 @ L=100
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N]	F5880 @ L=0 F2940 @ L=100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm]	382
Max. Inerzia di lavoro [Kg m2]	0.5
Coppia motrice [Nm]	72
