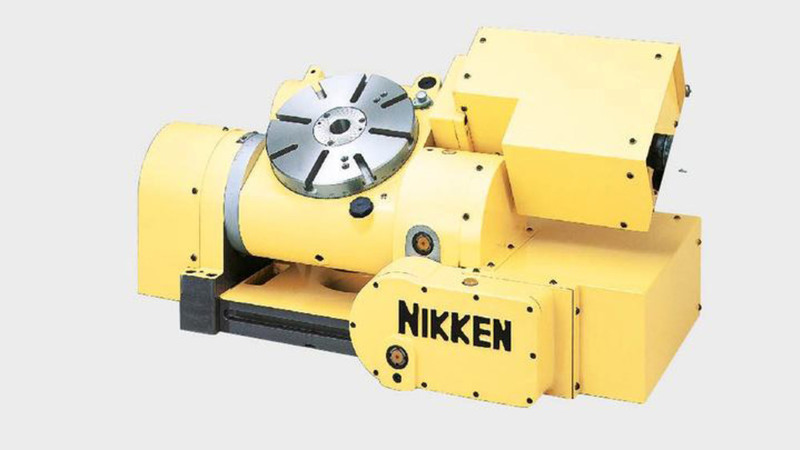

Una delle tavole rotanti a cinque assi più vendute di NIKKEN, la 5AX-230 offre un'elevata precisione e durata senza rivali a un prezzo accessibile.

Dotata di un potente sistema di bloccaggio idraulico, la 5AX-230 è ideale per centri di lavorazione medi. Garantisce precisione elevata e migliora le prestazioni della macchina. Progettata specificamente per macchine orizzontali e dotata di una scatola girevole opzionale per il fissaggio di cavi e tubi idraulici, la 5AX-230 è un investimento di qualità, che restituisce valore alle lavorazioni.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

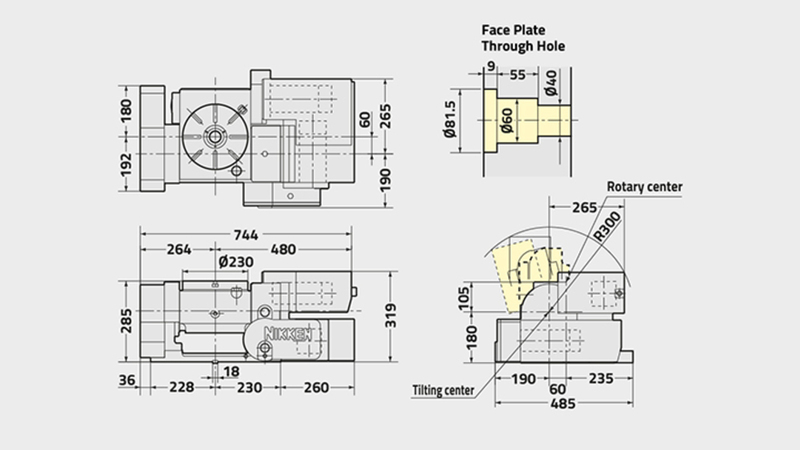

	5AX-230
Diametro piastra frontale [Ømm]	230
Gamma / tipo di tabella	STANDARD
Diametro del foro mandrino [Ømm H7]	60
Numero di mandrini x passo [mm]	1
Altezza centrale (90 °) [mm]	240
Altezza tavola in posizione orizzontale (0 °) [mm]	285
Larghezza della scanalatura a T [mm]	12
ASSE	Rotante	Ribaltamento (0°-105°)
Sistema di bloccaggio	Idraulico	Idraulico
Coppia di serraggio [Nm]	490	3430
Inerzia tavola all'albero motore [Kg m2 x 103]	0.3	0.5
Servomotore [min1]	αiF4·2000	αiF8·2000
Min. Incremento [gradi]	0.001	0.001
Velocità di rotazione [min1]	11.1	5.5
Rapporto di riduzione totale	1/180	1/360
Precisione indicizzazione [sec]	20	60
Precisione di indicizzazione Ultra precisione [sec]	-	-
Peso netto [Kg]	220
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg]	100
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg]	100
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N]	11760
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N]	F5880 @ L=115
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N]	F5880 @ L=0 F2940 @ L=100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm]	451
Max. Inerzia di lavoro [Kg m2]	0.66
Coppia motrice [Nm]	288
