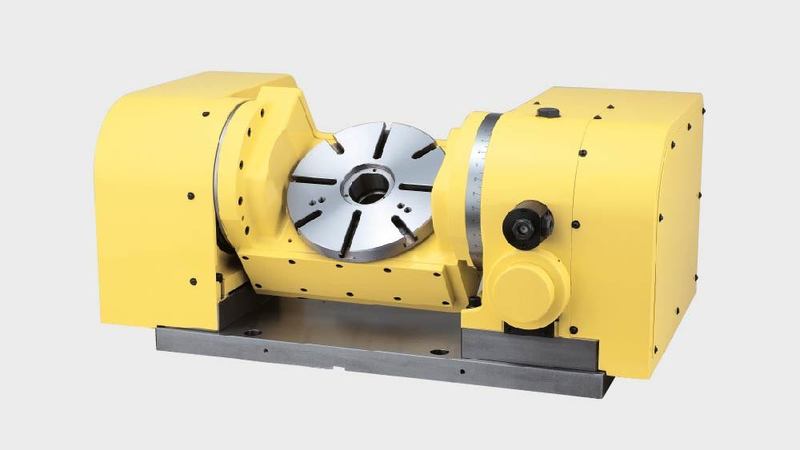

Una delle tavole rotanti a cinque assi più vendute di NIKKEN, la 5AX-250 offre un'elevata precisione e durata senza rivali per i centri di lavoro di medie dimensioni.

Dotata di un potente sistema di bloccaggio idraulico, la 5AX-250 garantisce una elevata precisione, prestazioni eccellenti e massima rigidità. Progettata specificamente per macchine orizzontali e dotata di un giunto rotante opzionale di tipo 3 porte integrato, la 5AX-250 è un investimento di valore.

Come tutti i prodotti NIKKEN, la 5AX-250 è progettata per una facile manutenzione e longevità.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

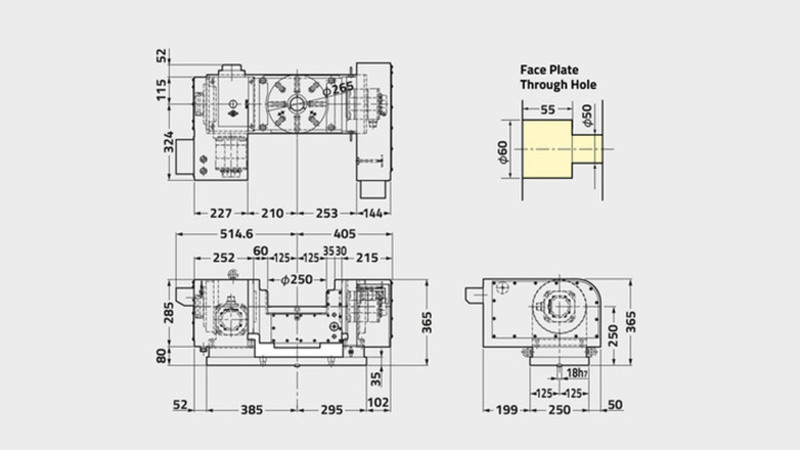

	5AX-250
Diametro piastra frontale [Ømm]	250
Gamma / tipo di tabella	STANDARD
Diametro del foro mandrino [Ømm H7]	60
Numero di mandrini x passo [mm]	1
Altezza centrale (90 °) [mm]	250
Altezza tavola in posizione orizzontale (0 °) [mm]	250
Larghezza della scanalatura a T [mm]	12
ASSE	Rotante	Ribaltamento (0°-105°)
Sistema di bloccaggio	Idraulico	Idraulico
Coppia di serraggio [Nm]	588	4900
Inerzia tavola all'albero motore [Kg m2 x 103]	0.11	0.16
Servomotore [min1]	αiF4·2000	αiF4·2000
Min. Incremento [gradi]	0.001	0.001
Velocità di rotazione [min1]	22.2	11.1
Rapporto di riduzione totale	1/90	1/180
Precisione indicizzazione [sec]	20	60
Precisione di indicizzazione Ultra precisione [sec]	-	-
Peso netto [Kg]	290
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg]	80
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg]	50
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N]	9800
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N]	F4900 @ L=100
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N]	F5880 @ L=0 F2940 @ L=100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm]	382
Max. Inerzia di lavoro [Kg m2]	0.5
Coppia motrice [Nm]	144
