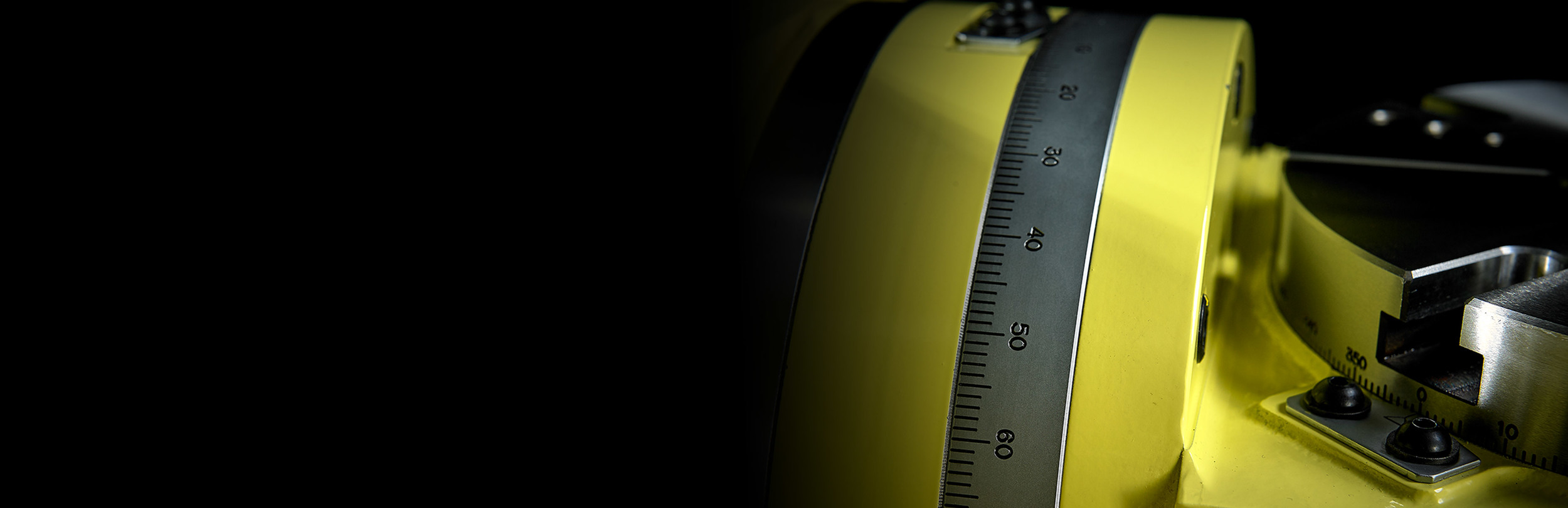

Una delle tavole rotanti a cinque assi più vendute di NIKKEN, la 5AX-350 è anche una delle nostre tavole rotanti inclinabili più grandi.

Con un'elevata precisione e una durata senza rivali, la tavola è adatta a centri di lavoro di dimensioni medio-grandi. Inoltre, la 5AX-350 è dotata di un potente sistema di bloccaggio idraulico e garantisce una produttività cunica nella sua categoria. Progettata specificamente per l'uso su macchine orizzontali e dotato di un giunto rotante di tipo 6 porte integrato opzionale, la 5AX-350 garantisce prestazioni e precisione.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

5AX-350
Diametro piastra frontale [Ømm] 350
Gamma / tipo di tabella Grande
Diametro del foro mandrino [Ømm H7] 80
Numero di mandrini x passo [mm] 1
Altezza centrale (90 °) [mm] 300
Altezza tavola in posizione orizzontale (0 °) [mm] 300
Larghezza della scanalatura a T [mm] 12
ASSE Rotante Ribaltamento
(0°-105°)
Sistema di bloccaggio Idraulico Idraulico
Coppia di serraggio [Nm] 1568 1568
Inerzia tavola all'albero motore [Kg m2 x 103] 0.8 1.35
Servomotore [min1] αiF8·2000 αiF12·2000
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 22.2 22.2
Rapporto di riduzione totale 1/90 1/90
Precisione indicizzazione [sec] 20 60
Precisione di indicizzazione Ultra precisione [sec] - -
Peso netto [Kg] 420 (355 Senza base)
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] 200
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 200
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] 19600
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] F4900 @ L=175
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] F17160 @ L=0
F8580 @ L=100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] 858
Max. Inerzia di lavoro [Kg m2] 3.2
Coppia motrice [Nm] 288
