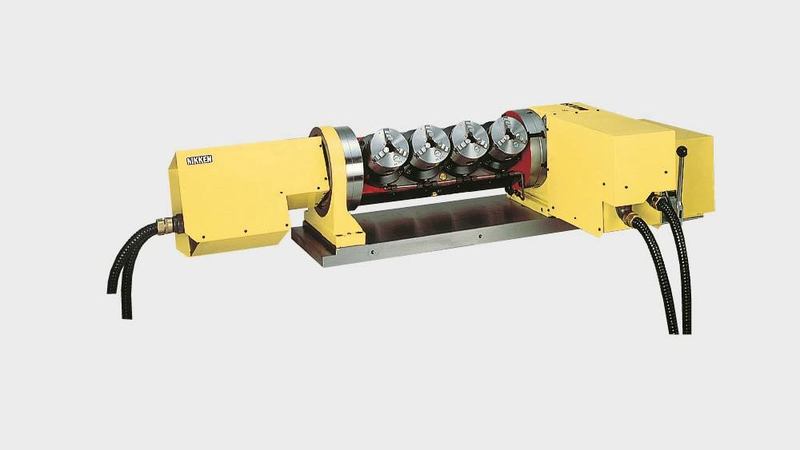

La  tavola rotante basculante 5AX-4MT-120 con multimandrino è ideale per aumentare la produttività.

L'inclusione dei mandrini multipli per la costruzione del 5AX-4MT-120 non ne compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti CNC NIKKEN, permette di migliorare la produttività mantenendo un'elevata precisione, rigidità e una durata senza rivali .

Dotata di un potente sistema di bloccaggio idraulico, la 5AX-4MT-120 offre un'elevata precisione, resistenza e rigidità senza pari. Prodotta con vari attacchi per fissaggi, la 5AX-4MT-120 è una tavola ideale per lavorare piccoli pezzi e parti prodotte in serie. Come tutti i prodotti NIKKEN, la 5AX-4MT-120 è progettata per una facile manutenzione e una lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

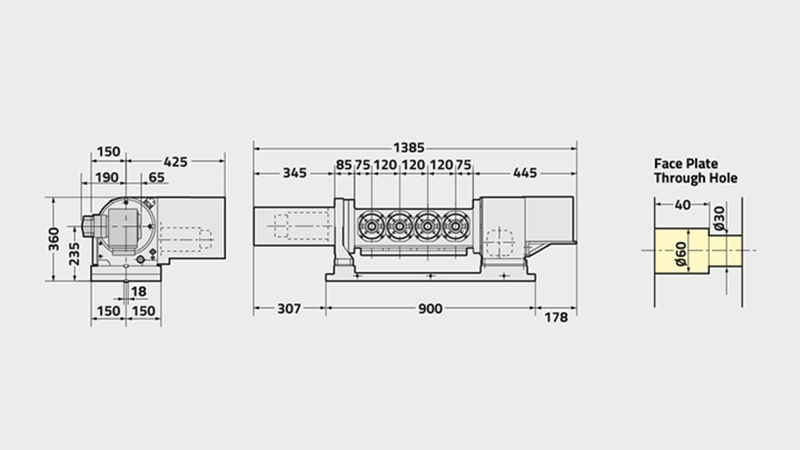

5AX-4MT-120
Diametro piastra frontale [Ømm] 105
Gamma / tipo di tabella Multimandrino
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 4 x 120
Altezza centrale (90 °) [mm] 235
Altezza tavola in posizione orizzontale (0 °) [mm] 300
Larghezza della scanalatura a T [mm] 16
ASSE Rotante Ribaltamento
(0°-105°)
Sistema di bloccaggio Idraulico Idraulico
Coppia di serraggio [Nm] 147 343
Inerzia tavola all'albero motore [Kg m2 x 103] 0.2 0.48
Servomotore [min1] αiF8·3000 αiF4·3000
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 16.6 (44.4) 25
Rapporto di riduzione totale 1/180 (1/45) 1/120
Precisione indicizzazione [sec] ±45 ±30
Precisione di indicizzazione Ultra precisione [sec] - -
Peso netto [Kg] 350
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] 25
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 15
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] 3920
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] F2858 @ L=60
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] F1380 @ L=0
F1040 @ L=100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] 49
Max. Inerzia di lavoro [Kg m2] 0.021
Coppia motrice [Nm] 144
