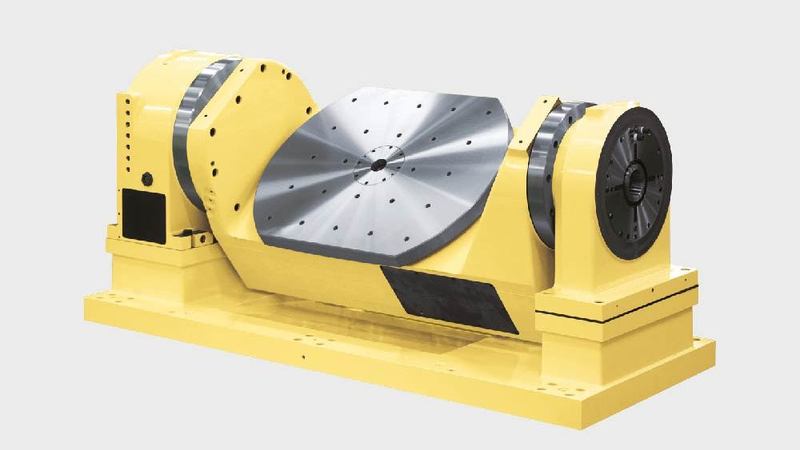

La tavola rotante 5AX-800 è ideale per ottenere massima precisione e prestazioni uniche.

Progettata per sistemi di tipo gantry, centri di lavoro e macchine a 5 assi , la 5AX-800 dispone di un potente sistema di doppio bloccaggio su entrambe le estremità dell'asse di inclinazione, che offre elevata rigidità e durata per la lavorazione su più assi.

Come tutti i prodotti NIKKEN, la 5AX-800 è progettata per una facile manutenzione e una lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

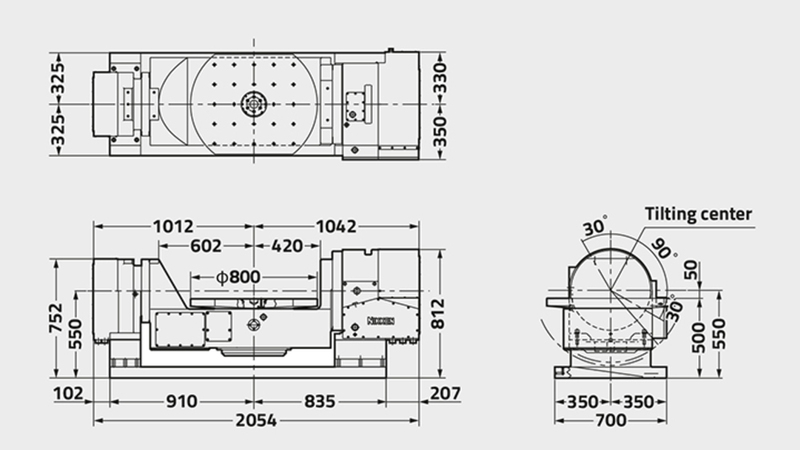

	5AX-800
Diametro piastra frontale [Ømm]	800 x 500
Gamma / tipo di tabella	Extra grande
Diametro del foro mandrino [Ømm H7]	130
Numero di mandrini x passo [mm]	1
Altezza centrale (90 °) [mm]	550
Altezza tavola in posizione orizzontale (0 °) [mm]	500
Larghezza della scanalatura a T [mm]	14
ASSE	Rotante	Ribaltamento (0°-105°)
Sistema di bloccaggio	Idraulico	Idraulico
Coppia di serraggio [Nm]	4655	6125
Inerzia tavola all'albero motore [Kg m2 x 103]	6.8	6
Servomotore [min1]	αiF22·2000	αiF40·2000
Min. Incremento [gradi]	0.001	0.001
Velocità di rotazione [min1]	25	12.5
Rapporto di riduzione totale	1/60	1/120
Precisione indicizzazione [sec]	20	60
Precisione di indicizzazione Ultra precisione [sec]	±5	±10
Peso netto [Kg]	2300
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg]	500
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg]	300
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N]	31360
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N]	2695
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N]	2824
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm]	2548
Max. Inerzia di lavoro [Kg m2]	23
Coppia motrice [Nm]	422
