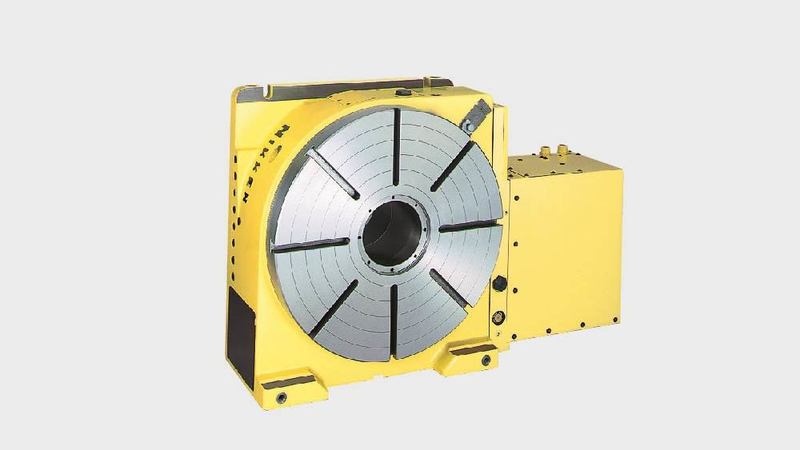

Parte della gamma ad alta velocità, la CNCZ501 è progettata per garantire elevata precisione, prestazioni imbattibili e longevità.

Con un grande foro passante e un potente sistema di bloccaggio, la CNCZ501 offre un'elevata resistenza e rigidità, rendendola ideale per la divisione / taglio di piombo su larga scala e il taglio di materiale altamente rigido. Come tutti i prodotti NIKKEN, la CNCZ501 è progettata per una facile manutenzione e una lunga durata.

Il CNCZ501 è dotato di serie di un motore ad alta velocità che può fornire rapidamente un sostanziale ritorno sull'investimento.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

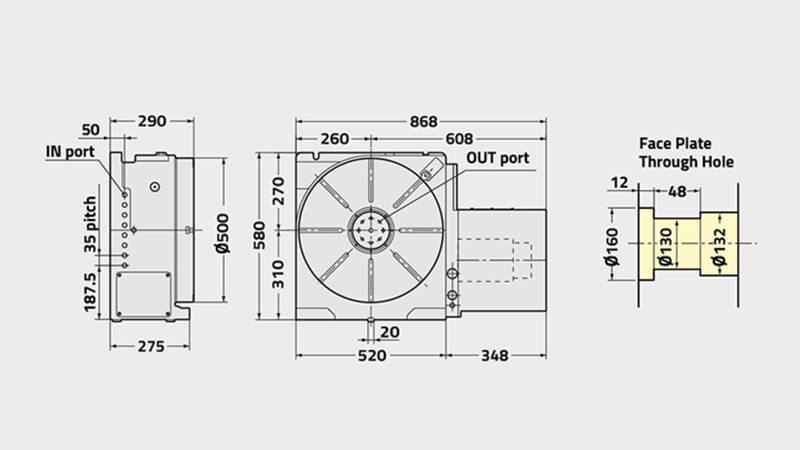

CNC(Z)501
Diametro piastra frontale [Ømm] 500
Gamma / tipo di tabella Grande
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 130
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 310
Larghezza della scanalatura a T [mm] 14
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 4655
Inerzia tavola all'albero motore [Kg m2 x 103] 6.8
Servomotore [min1] αiF12·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 16.6 (33.3)
Rapporto di riduzione totale 1/120 (1/60)
Precisione dell'indicizzazione [sec] 15
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 470
Max. Carico di lavoro verticale sulla tavola [Kg] 400
Max. Carico di lavoro orizzontale sulla tavola [Kg] 800
Max. Carico di spinta orizzontale sulla tavola [N] 150000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 5709
Max. Carico di spinta sulla tavola [FxL Nm] 16650
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 200
Max. Inerzia di lavoro [Kg m2] 19.4 (9.7)
Coppia motrice [Nm] 576 (460)
