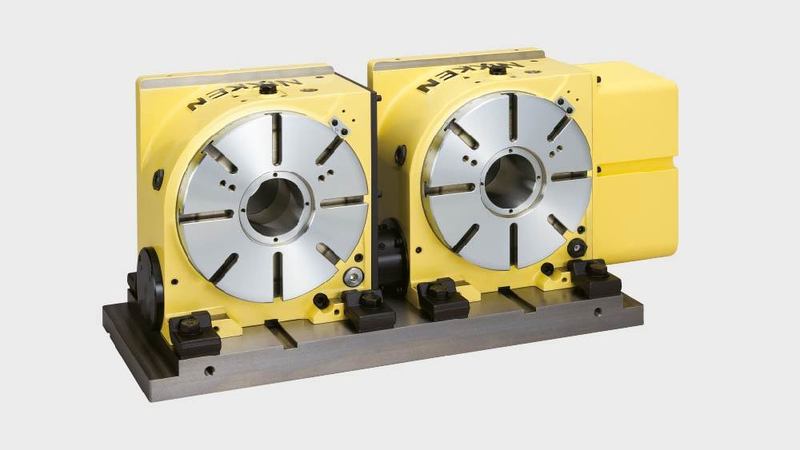

La combinazione delle caratteristiche versatili della CNC260 e della funzionalità del mandrino multiplo, rende la CNC260-2W un'ottima soluzione per migliorare la capacità e la lavorazione.

L'inclusione di più mandrini per la costruzione del CNC260-2W non compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti CNC NIKKEN, permette di migliorare la produttività mantenendo un'elevata precisione, un'elevata rigidità e una durata senza pari.

La CNC260-2W è disponibile anche con un motore ad alta velocità in grado di garantire un rapido ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - puoi vedere la sezione download per maggiori informazioni o contattarci.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

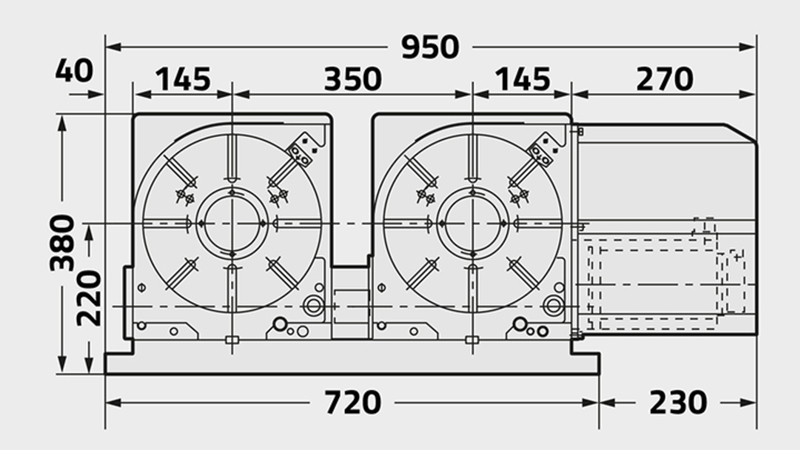

CNC260-2W
Diametro piastra frontale [Ømm] 260
Gamma / tipo di tabella MULTI-MANDRINO
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 80
Numero di mandrini x passo [mm] 2 x 350
Altezza centro [mm] 220
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria / Idraulico
Coppia di serraggio [Nm] 588/1568
Inerzia tavola all'albero motore [Kg m2 x 103] 0.7
Servomotore [min1] αiF8·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 22.2
Rapporto di riduzione totale 1/120
Precisione indicizzazione [sec] 20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 320
Max. Carico di lavoro verticale sulla tavola [Kg] 175
Max. Carico di lavoro orizzontale sulla tavola [Kg] 350
Max. Carico di spinta orizzontale sulla tavola [N] 42480
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 1442
Max. Carico di spinta sulla tavola [FxL Nm] 2320
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 1.9
Coppia motrice [Nm] 192
