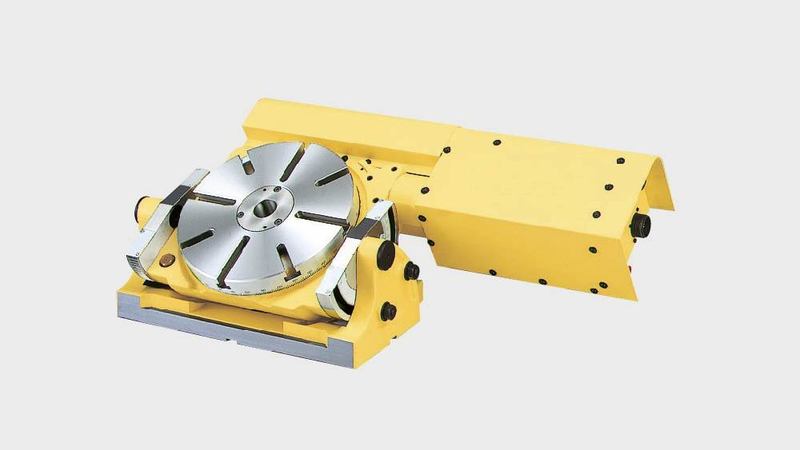

Adatta a una varietà di applicazioni grazie al controllo numerico dell'asse di inclinazione, la NST250 è progettata per alta precisione e prestazioni.

Con un'inclinazione manuale di 0 - 90 gradi e l'indicizzazione controllata da CNC per l'adattamento a tutti i tipi di lavorazione, la NST250 offre ampie opzioni di utilizzo.

Come tutti i prodotti NIKKEN, la NST250 è progettata per un'elevata resistenza, una facile manutenzione e una lunga durata.

Disponibile anche con diametro tavolo da 500 mm e 300 mm.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

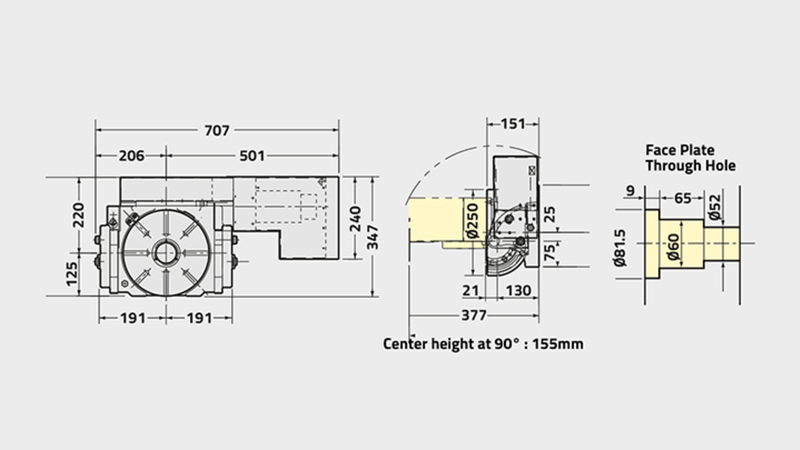

NST250
Diametro piastra frontale [Ømm] 250
Gamma / tipo di tabella Inclinazione manuale
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 155
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria
Coppia di serraggio [Nm] 147
Inerzia tavola all'albero motore [Kg m2 x 103] 0.39
Servomotore [min1] αiF2·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 16.6
Rapporto di riduzione totale 1/120
Precisione indicizzazione [sec] 20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 75
Max. Carico di lavoro verticale sulla tavola [Kg] 50
Max. Carico di lavoro orizzontale sulla tavola [Kg] 100
Max. Carico di spinta orizzontale sulla tavola [N] 17500
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 603
Max. Carico di spinta sulla tavola [FxL Nm] 770
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 1.35
Coppia motrice [Nm] 144
