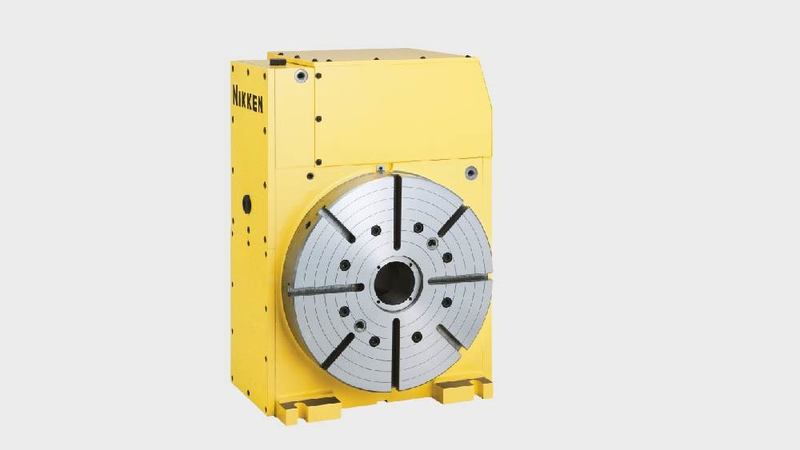

Fornendo un'incredibile precisione e un carico di spinta maggiore rispetto allo standard, la NSVX400T è una delle nostre tavole rotanti più potenti.

Progettata per l'uso nelle industrie petrolifere e del gas, la NSVX400T dispone di un impareggiabile sistema di bloccaggio idraulico, che la rende ideale per il taglio profondo di materiali altamente rigidi.

Con un motore montato sul lato superiore, NSVX400T massimizza anche lo spazio, consentendo un facile accesso.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

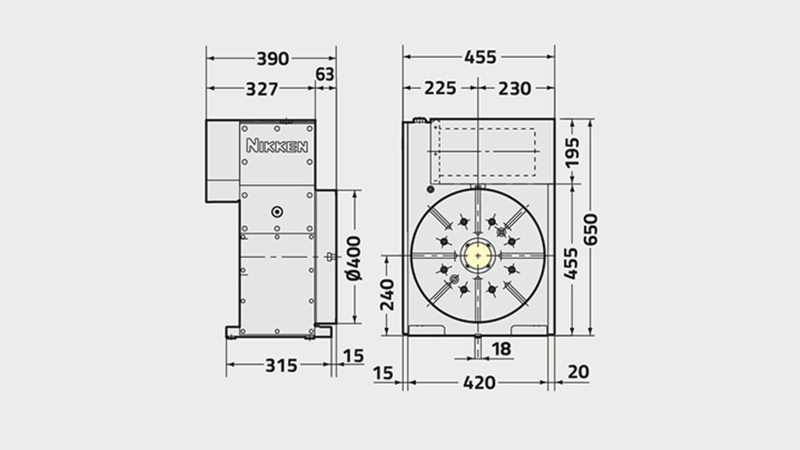

NSVX400T
Diametro piastra frontale [Ømm] 400
Gamma / tipo di tabella Accoppiamento Hirth
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Superiore
Diametro del foro mandrino [Ømm H7] 80
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 350
Larghezza della scanalatura a T [mm] 14
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 5880
Inerzia tavola all'albero motore [Kg m2 x 103] 2.9
Servomotore [min1] αiF12·2000
Min. Incremento [gradi] 1/0.001
Velocità di rotazione [min1] 16.6
Rapporto di riduzione totale 1/120
Precisione dell'indicizzazione [sec] ±2
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 350
Max. Carico di lavoro verticale sulla tavola [Kg] 250
Max. Carico di lavoro orizzontale sulla tavola [Kg] N/A
Max. Carico di spinta orizzontale sulla tavola [N] 58800
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 5880
Max. Carico di spinta sulla tavola [FxL Nm] 3920
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 11.5
Coppia motrice [Nm] 576
