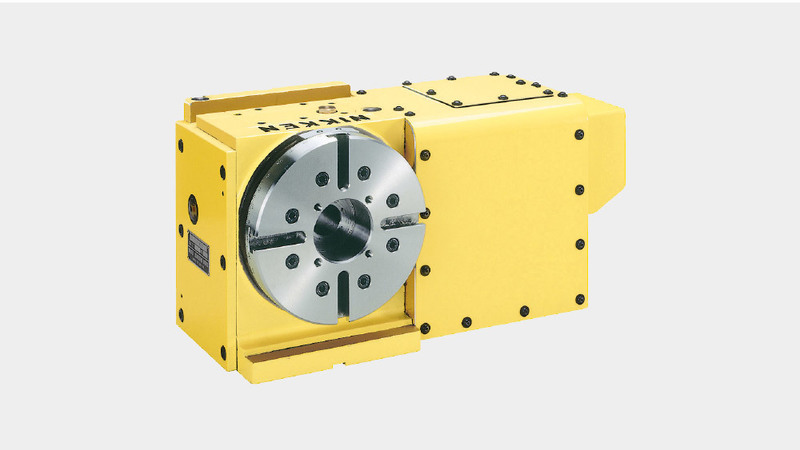

La NIKKEN NSVZ180 è una tavola rotante per accoppiamento Hirth. Perfetta per il taglio profondo di materiale altamente rigido grazie al suo carico di spinta massimo di 23520N.
Una delle tavole rotanti più robuste e precise sul mercato grazie al suo sistema di accoppiamento Hirth a 3 pezzi, sviluppato internamente da NIKKEN, per garantire un'indicizzazione regolare e veloce, senza sollevamento della tavola.
Completa di bloccaggio idraulico, la gamma di tavole rotanti NSVZ è disponibile con piastre frontali da 300, 400 e 500 mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdFF4IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--dc3d23ac7da2f6bec0c0d20d618548c781d60224/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVZ180.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdFV4IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--3ad636a92a3eaeb264f6034745cc8c75c86c8186/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVZ1802.jpg)

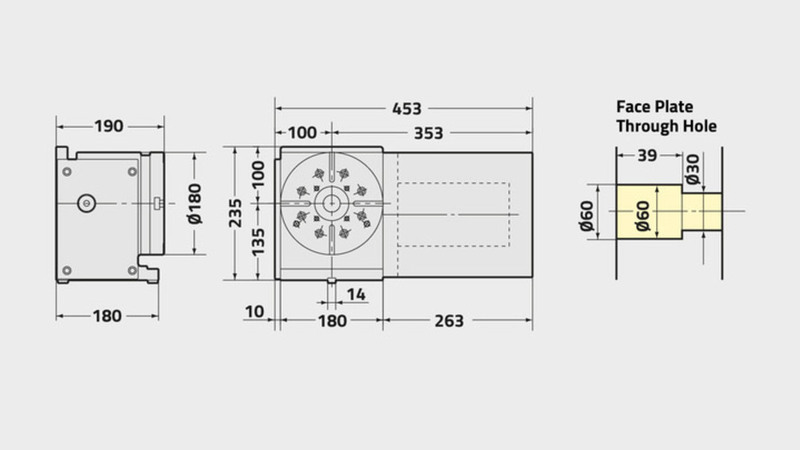

CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
NSVZ180 | |
---|---|
Diametro piastra frontale [Ømm] | 180 |
Gamma / tipo di tabella | Accoppiamento Hirth |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 60 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 135 |
Larghezza della scanalatura a T [mm] | 12 |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 910 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 0.11 |
Servomotore [min1] | αiF2·2000 |
Min. Incremento [gradi] | 1 |
Velocità di rotazione [min1] | 11.1 |
Rapporto di riduzione totale | 1/180 |
Precisione indicizzazione [sec] | ±3 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 60 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 50 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 100 |
Max. Carico di spinta orizzontale sulla tavola [N] | 23520 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 911 |
Max. Carico di spinta sulla tavola [FxL Nm] | 569 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 30 |
Max. Inerzia di lavoro [Kg m2] | 0.14 |
Coppia motrice [Nm] | N/A |
