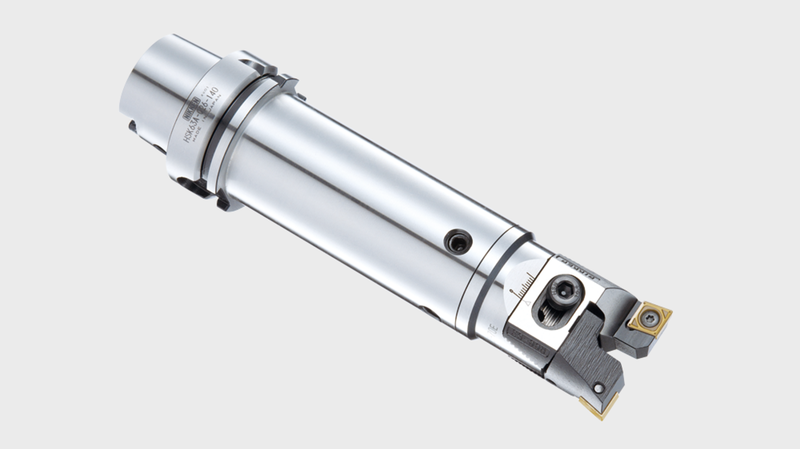

Sistema di barenatura RAC

La soluzione di barenatura modulare RAC Advanced di NIKKEN è la soluzione di sgrossatura e semifinitura a doppia lama che adotta cartucce, o "lame" intercambiabili a doppio scorrimento, per soddisfare un'ampia gamma di diametri e requisiti di lavorazione.

Il design del sistema di barenatura RAC include le nostre esclusive cartucce / lame doppie di tipo" SCRAM ", disponibili in coppia, per fornire una varietà di forme e geometrie degli inserti che soddisfano qualsiasi esigenza di applicazione, materiale o lavorazione.

Le stesse lame sono caratterizzate da un'innovativa guida di scorrimento a forma di "V" e da un piano di riferimento a terra posteriore che, una volta accoppiato al corpo principale, fa sì che ciascuna lama diventi autoportante. Questa innovazione significa che tutte le forze di taglio pesanti vengono distribuite e condivise equamente tra le spalle posteriori delle lame: il segreto di prestazioni potenti!

Completamente riprogettato per ottimizzare la produzione migliorando ulteriormente sia le capacità che le prestazioni, il RAC è adatto a due tipi di processo:

• Taglio doppio / doppio, in modo che entrambe le lame eseguano un taglio radiale uguale dal foro.
• Taglio a gradini, una lama porta l'altra di 0,3 mm per sfalsare il taglio e consentire un aumento della profondità radiale applicata (opzione - fate domande se necessario).

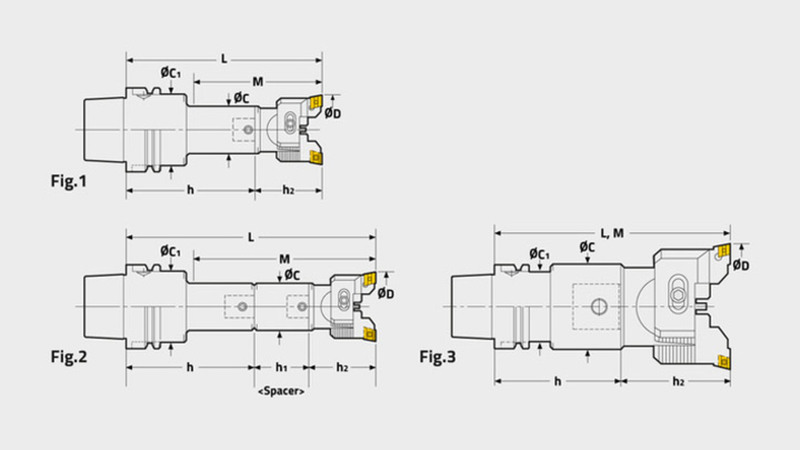

Le nostre teste di alesatura RAC modulari, a seconda del codolo dell'utensile, sono disponibili in 6 dimensioni:

• RAC25 - per diametri da 25,0 mm a 32,0 mm.
• RAC32 - per diametri da 32,0 mm a 45,0 mm.
• RAC43 - per diametri da 43,0 mm a 55,0 mm.
• RAC53 - per diametri da 53,0 mm a 70,0 mm.
• RAC70 - per diametri da 70,0 mm a 100,0 mm.
• RAC100 - per diametri da 100,0 mm a 130,0 mm.
