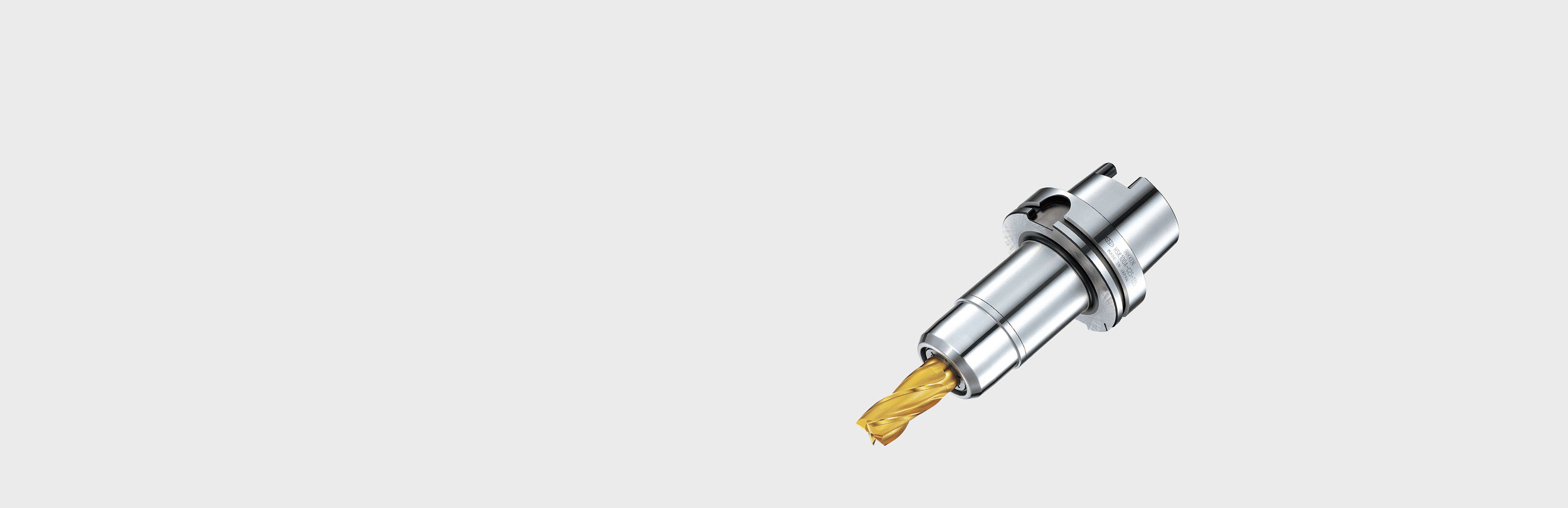

Mandrino di fresatura Multi-Lock

Il Multi-Lock di NIKKEN è il più evoluto "mandrino a rulli meccanico"!

La costruzione è composta da due parti: un corpo principale con trattamento "sotto zero" e connessione del gambo del mandrino in un unico pezzo, con un foro scanalato preciso, che diventa un tutt'uno con una ghiera a rulli assemblata separatamente.

L’ultima versione di Multi-Lock ha un cono interno e un meccanismo a dado esterno completamente riprogettati. Queste rivisitazioni presentano inoltre una nuova gabbia di rulli contenente numerosissimi cuscinetti, con una densità decisamente maggiore rispetto alla versione precedente.

Il funzionamento è molto semplice, ma estremamente efficace. L'utensile da taglio e la pinza di riduzione, se necessario, vengono caricati nel foro principale del mandrino, dopodiché l'anello di punta viene ruotato in senso orario.

Normalmente iniziando a mano, e poi proseguendo con la chiave appropriata, questa rotazione fa sì che il naso del mandrino salga su un cono esterno che sta sulla superificie del corpo principale. La deformazione elastica risultante fa collassare la fessura principale attorno al gambo utensile facendolo cadere per tutta la sua lunghezza.

La rotazione dell'anello e il bloccaggio sono completati quando la parte posteriore del naso entra in contatto con la parte anteriore del corpo del supporto. L'utensile da taglio viene bloccato semplicemente dall'aumento della forza e dell'attrito applicati al gambo dell'utensile quando il foro scanalato viene compresso. La forza di serraggio del Multi-Lock è imbattibile ed è almeno 3-4 volte sueriore a quella di altri prodotti comparabili sul mercato! Forza di bloccaggio assoluta e precisa!

Come con tutte le soluzioni di utensili NC di NIKKEN, per soddisfare i requisiti sia del cliente, delle lavoraizoni e della macchina utensile, il Multi-Lock è duisponibile in numerose dimensioni dello stelo.

Il Multi-Lock standard è dotato di un naso dentellato per accettare una chiave a gancio per il serraggio. Forniamo anche un'alternativa ad "alta velocità" che, a causa dell'anello liscio, richiede di usare per il serraggio la chiave esclusiva per cuscinetti a rulli "GH Handle".

Il Multi-Lock è più efficace quando viene applicato il "montaggio diretto" (quindi la capacità Multi-Lock selezionata corrisponde esattamente alla dimensione dello stelo della fresa / fresa da utilizzare). Per una maggiore versatilità, forniamo anche la gamma di pinze parallele di precisione KM per aumentare l'ambito di applicazione del mandrino.

Multi-Lock, a seconda del codolo dell'utensile, è disponibile in 6 dimensioni:

• C12 - Mandrino diretto da 12 mm o con pinza per adattarsi a diametri da 2,0 mm a 10,0 mm.
• C16 - bloccaggio diretto da 16 mm o con pinza per adattarsi a diametri da 2,0 mm a 12,0 mm.
• C20 - serraggio diretto da 20 mm o con pinza per adattarsi a diametri da 2,0 mm a 16,0 mm.
• C25 - bloccaggio diretto da 25 mm o con pinza per adattarsi ai diametri da 3,0 mm a 22,0 mm.
• C32 - bloccaggio diretto da 32 mm o con pinza per adattarsi a diametri da 3,0 mm a 30,0 mm.
• C42 - Mandrino diretto da 42 mm o con pinza adatta a diametri da 3,0 mm a 40,0 mm.

I requisiti del refrigerante possono essere soddisfatti anche utilizzando le pinze parallele di precisione filettate CCK insieme a un appropriato dado anteriore CKFN.
