Mini Mini Alpha Avanzato

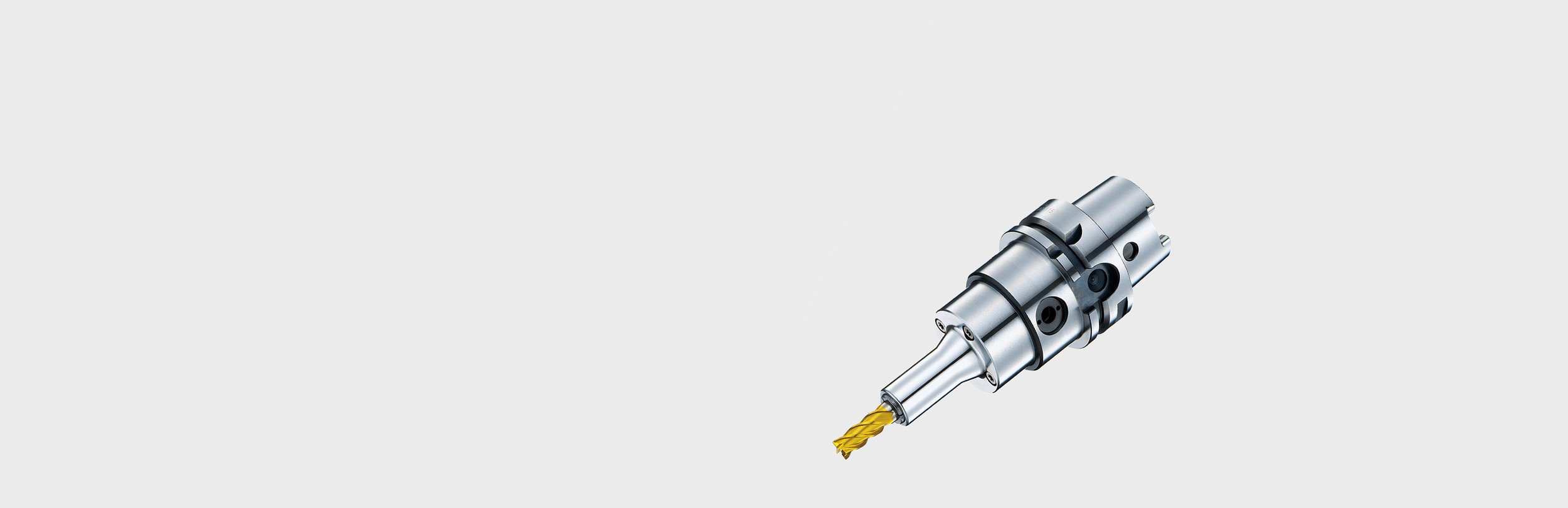

Il Mini-Mini Advanced Alpha NIKKEN è l'ultima generazione del Mini-Mini Chuck.

Un sistema recentemente riprogettato, come con lo Slim Chuck e il Major Dream, che dispone di un insieme di pinze a 8°. Il Mini-Mini Chuck si differenzia nella sua costruzione adottando una pinza estesa eperché usa un preciso diametro di posizione "pilota", con un foro filettato nella parte posteriore.

Una volta inserita la pinza nel porta utensile il bloccaggio avviene tramite vite che viene azionata lateralmente, utilizzando ingranaggi interni di precisione che tirano la pinza all'indietro per eseguire il bloccaggio. Questo concetto annulla completamente la necessità di una ghiera di serraggio esterno e consente al Mini-Mini Chuck di essere uno dei sistemi di bloccaggio più efficaci e compatti sul mercato.

Il vantaggio chiave, e in definitiva il valore aggiunto di questo design, è che con l'eliminazione del dado esterno e della filettatura associata, il diametro del naso anteriore può essere molto più compatto. Ciò fornisce al cliente un accesso eccellente, liberando spazio nelle aree intorno ai componenti della macchina.

Mini-Mini Advanced Alpha è disponibile in due modelli. La versione standard "AA" dotata di bloccaggio mediante doppie ghiere coniche interne. Si accede al bloccaggio con la chiave di serraggio dal lato del supporto ,che muove il secondo ingranaggio, ruotata dalla ghiera che guida e solidale, tirando e serrando la pinza. In alternativa, è ora disponibile anche la soluzione "AT". Questo modello, principalmente per gli attacchi HSK, è molto più semplice nella costruzione con bloccaggio diretto, utilizzando solo una singola vite di bloccaggio interna "Direct Screw". La chiave di serraggio è lunga per accedere alla parte posteriore del cono per bloccare direttamente la pinza.

Continua a guardare quest'area per la nostra gamma "Mini-Mini Master" NUOVA e migliorata. Abbiamo ampliato l'ambito e le capacità della nostra soluzione Mini-Mini, fornendo due nuove dimensioni di capacità più grandi perfettamente adatte alla fresatura trocoidale e ai processi aerospaziali. Al momento del lancio sarà disponibile anche la nostra NUOVA soluzione Hybrid Shrink-Fit che si carica direttamente nel supporto Mini-Mini Master per fornire un'alternativa versatile ed economica alle scelte di Shrink-Fit standard.

Come con altre soluzioni di pinze NIKKEN, il campo di applicazione del Mini-Mini Chuck è articolato. Sono disponibili opzioni per adattarsi a tutte le lavorazioni, con scelte di dimensioni, lunghezza e configurazione dello stelo. Il Mini-Mini Chuck è, di serie, ad alta velocità e può essere fornito anche in entrambe le varianti di lunghezza estesa e gambo diritto per aumentare ulteriormente le possibili applicazioni.

Tutti i mandrini Mini-Mini utilizzano semplici chiavi esagonali per il serraggio della pinza che è inclusa come accessorio standard.

Il Mini-Mini Chuck, a seconda del codolo dell'utensile, è disponibile in 3 dimensioni:

• MMC4 - per diametri da 1,0 mm a 4,0 mm.
• MMC8 - per diametri da 2,0 mm a 8,0 mm.
• MMC12 - per diametri da 4,0 mm a 12,0 mm.

Per la scelta della pinza, quando si utilizza la nostra opzione di mandrino Mini-Mini di tipo 'centro-passante', possiamo fornire due opzioni principali. Una pinza sigillata meccanicamente (VMK) per utensili da taglio che presentano un foro per refrigerante e anche una pinza di tipo 'jet' alternativa (VMK-J) caratterizzata da tre scanalature a forma di "V" lungo il foro principale, per fornire il refrigerante all'esterno dell'utensile da taglio. Entrambe sono molto efficaci nella rimozione dei trucioli e nel posizionamento del refrigerante.
